微硅粉的強伸性能和抗撕裂性能與半補強炭黑相似,明顯高于其它填充劑。硫化儀測試數據顯示,與半補強炭黑相比,在正硫化時間基本相同的情況下,微硅粉的加工安全性和模內流動時間更長,優(yōu)于其它填充劑。試驗結果說明,微硅粉是部分或全部替代半補強炭黑的理想材料。
添加微硅粉的胎面配方完全能夠達到正常生產配方的水平;胎體配方用微硅粉等量替代活性鈣, 硫化膠的300%定伸應力、強伸性能和抗撕裂性能有所提高, 其它物理性能與活性鈣相似; 隨著微硅粉用量增大,強伸性能逐漸下降,其它性能基本保持不變
(1)微硅粉是部分或全部替代半補強炭黑（注解）的理想材料。
(2)微硅粉與白炭黑的比表面積和粒徑大小均不在同一檔次上,微硅粉結構簡單,分散性好。
(3)胎面配方采用微硅粉、胎體膠配方采用微硅粉等量替代活性鈣后,成品輪胎完全能達到正常生產配方的各項性能水平和使用要求。
(4)微硅粉與活性鈣,二者密度一致,但微硅粉性能優(yōu)于活性鈣;與其它填充補強劑相比,無論是性能還是價格,微硅粉都具有很大的優(yōu)勢。另一方面,由于微硅粉是冶金行業(yè)的“三廢”回收產品,開發(fā)利用這類產品,對改善生態(tài)環(huán)境,提高人民健康水平,是十分有利的。
注解：半補強炭黑是什么
半補強炭黑 semi-reinforcing purpose furnace black;SRF 軟質炭黑中的一個主要品種，分氣爐法和油爐法兩種。粒徑為61～100 nm。賦予膠料高伸長率、低生熱、高彈性和良好的耐老化性能等。適用于NR和SR，對NBR和CR兼有補強與填充作用。多用于胎體緩沖膠、簾布膠用各種橡膠制品。
硬質炭黑和軟質炭黑的區(qū)別?
硬質炭黑
橡膠用炭黑的一種習慣分類方法.指在橡膠制品中以補強為主要作用的炭黑,系相對軟質炭黑而言.標準平均粒徑在11～30 nm范圍,用接觸法生產的炭黑及油爐法生產的大部分炭黑也為硬質炭黑.
軟質炭黑
橡膠用炭黑的一種習慣分類方法.指在橡膠制品中補強效果較差、在很大程度上起填充作用的炭黑,系相對硬質炭黑而言.標準平均粒徑在31～500 nm范圍,用氣爐法和熱裂法生產的炭黑及小部分油爐法生產的炭黑也屬于軟質炭黑。
]]>1、微硅粉制造高 強度混凝土( C70 以上)，顯著提高混凝土的強度和泵送性能;
2、制造高抗?jié)B(≥ P30 )、結構自防水混凝土，用于地鐵、隧道、高層建筑物的地下室;
3、微硅粉粒度大小分布合理，致密性強，硬度大，耐磨性能好，可大幅度提高固化物的抗拉、抗壓、抗沖擊強度和耐磨性能，抗沖磨能力能提高0.5—2.5倍。
4、微硅粉能增大導熱系數，改變膠粘性和增加阻燃性能。
5、能降低環(huán)氧樹脂固化反應的放熱峰溫度，降低固化物的線膨脹系數和固化物的收縮率，從而消除內應力，防止開裂。
6、由于微硅粉的粒度細，分布合理，能有效的減少和消除沉淀，分層現象；
7、微硅粉質純，雜質含量低，物化性能穩(wěn)定，使固化物具有良好的絕緣性能和抗電弧性能。
8、制造海工和化工混凝土，由于其高致密性能，有效阻止硫酸鹽及氯離子對混凝土的滲透、侵蝕，避免混凝土鋼筋受到腐蝕，從而延長混凝土的壽命;
9、微硅粉的化學成分為二氧化硅(SiO2)，屬惰性物質，與大部分酸、堿不起化學反應，微硅粉均勻分布、覆蓋在物件表面，具有較強的抗腐蝕性，抗空蝕能力提高3—16倍。
10、微硅粉堆積密度小：一種在0.2-0.8之間，一種在1.0-2.2之間。作為聚合物填充材料，較其他礦物性填品用量少，裝載重量小，節(jié)省聚合物用量，因此可降低產品成本。
11、微硅粉抗凍性：微硅粉在經過300—500次快速凍解循環(huán)，相對彈性模量隆低10—20%，而普通混凝土通過25—50次循環(huán)，相對彈性模量隆低為30—73%。因此可以提高混凝土的抗凍性。
12、微硅粉早強性：微硅粉混凝土使誘導期縮短，具有早強的特性。這些特性都是很好的!
13、微硅粉在水利、高速公路、橋梁工程項目中，混凝土不僅需要上述基本指標，更對其耐磨、耐沖刷有非?？量痰囊?，摻入微硅粉非常必要;
14、微硅粉極強的活性，具有減水性能，適用于快速施工需要的早強、高強混凝土的外加劑; 隧道、地鐵、大型基坑結構施工過程中用于支護的高強噴射混凝土的外加劑;水下施工項目(如：橋墩、大壩、鉆井平臺等)用的混凝土的外加劑;
]]>冶金部建筑研究總院自1985年開始進行低水泥澆注料研究，1988年通過部級鑒定。它已在寶鋼、首鋼熱工設備上使用，有的已由國產材料代替了日本進口材料。
低水泥澆注料和普通澆注料都使用鋁酸鈣水泥。，但前著配入微硅粉和高效減水劑后，其水泥用量公4-8%，加水量僅5-8%，比后者水泥用量15-20%、加水量10-15%有大幅度減少。低水泥澆注料不僅能節(jié)約昂貴的鋁酸鹽水泥50-70%，而且性能還得到提高。冶金部建筑研究總院對低水泥澆注料的試驗結果如下：
氣孔率與孔結構調 低水泥澆注料與普通澆注料在1400℃加熱后的顯氣孔率對比，前者為20.4%，而后者為26.4%，增加將近30%。用壓泵法測定在低水泥澆注料的總孔隙低于普通澆注料。加熱800℃后的普通澆注料比110℃烘干時增加了將近40%。從孔徑分布方面，普通澆注料中大于100A的孔徑為低水泥澆注料的2-3倍，小于1000A的孔徑僅為低水泥澆注料的30-50%。
強度變化特性 低水泥澆注料的強度不論是低溫、中溫和高溫階段都能持續(xù)增長，而普通澆注料的中溫強度有明顯下降。兩種澆注料的熱態(tài)抗折強度如下：
（1）1100℃*1h 1400℃*1h
（2）低水泥澆注料 9.4Mpa 2.0Mpa
（3）普通澆注料 4.8Mpa 0,7Mpa
（4）線變化在加熱時，低水泥澆注料的收縮值低于普通澆注料，達到1500℃時，低水泥澆注料出現了0.1-0.8%的微膨脹，因此材料不會出現裂縫。
（5） 耐火度經測定，低水泥澆注料的耐火度為1790-1830℃，高于普通澆注料（1690-1710℃）。
荷重軟化點測試結果如下：
（1）普通澆注料 低水泥澆注料
（2）荷重軟化點 KD 4% KD 4%
（3）溫度，℃ 1170 1325 1240 1395
（4） 熱膨脹在1400℃前兩種澆注料基本一致。1400℃后低水泥澆注料稍有收縮后又開始膨脹，1500℃時膨脹率為.5%，而普通澆注料1400℃后急劇收縮，1500℃時膨脹率已為負值（-1.8%）。
1、用于砂漿與砼中：高層建筑物、海港碼頭、水庫大壩、水利、涵閘、鐵路、公路、橋梁、地鐵、隧道、機場跑道、砼路面以及煤礦巷道錨噴加固等。
2、材料工業(yè)中：
（1）高檔高性能低水泥耐火澆注料及預制件，使用壽命是普通澆注料的三倍，耐火度提高約100℃，高溫強度及抗熱震性能都明顯改善。已普遍應用于：焦爐、煉鐵、煉鋼、軋鋼、有色金屬、玻璃、陶瓷及發(fā)電等行業(yè)。
（2）大型鐵溝及鋼包料、透氣磚、涂抹修補料等。
（3）自流型耐火澆注材料及干濕法噴射施工應用。
（4）氧化物結合碳化硅制品（陶瓷窯窯具、隔焰板等）。
（5）高溫型硅酸鈣輕質隔熱材料。
（6）電瓷窯用剛玉莫來石推板。
（7）高溫耐磨材料及制品。
（8）剛玉及陶瓷制品。
（9）賽隆結合制品。
微硅粉目前除在澆注型耐火材料中普遍使用之外，在電熔和燒結型耐火材料亦獲得大量應用。
3、新型墻體材料、飾面材料：
（1）墻體保溫用聚合物砂漿、保溫砂漿、界面劑。
（2）水泥基聚合物防水材料。
（3）輕骨料保溫節(jié)能砼及制品。
（4）內外墻建筑用膩子粉加工。
4、 微硅粉其他用途：
（1）硅酸鹽磚原料。
（2）生產水玻璃。
（3）用做有機化合物的補強材料。因其成份與氣相法生產的白炭黑相近?？梢杂迷谙鹉z、樹脂、涂料、油漆、不飽合聚酯等高分子材料中用作填充補強材料。
（4）化肥行業(yè)中用作防結塊劑。
五、微硅粉使用方法及注意事項：
1、 摻量：一般為膠凝材料量的5-10%。微硅粉的摻加方法分為內摻和外摻，
（1）內摻：在加水量不變的前提下，1份硅粉可取代3-5份水泥（重量）并保持混凝土抗壓強度不變而提高混凝土其它性能。
（2）外摻：水泥用量不變，摻加微硅粉則顯著提高混凝土強度和其它性能?；炷翐饺胛⒐璺蹠r有一定坍落度損失。這點需在配合比試驗時加以注意。
微硅粉須與減水劑配合使用，建議復摻粉煤灰和磨細礦渣以改善其施工性。
用微硅粉配制混凝土時，一般與膠凝材料的重量比為：
（一）高性能混凝土：5-10%；
（二）水工混凝土：5-10%
（三）噴射混凝土：5-10%；
（四）助泵劑：2-3%；
（五）耐磨工業(yè)地坪：6-8%；
（六）聚合物砂漿、保溫砂漿：10-15%，
（七）不定形耐火澆注料：6-8%。使用前請根據實際需要通過實驗選定合理、經濟的摻量。
2﹑摻加方法：
（1）投入骨料，隨后投入微硅粉、水泥干拌后，再加入水和其它外加劑。
（2）投入粗骨料+75%水+微硅粉+50%細骨料，攪拌15-30秒，然后投入水泥+外加劑+50%細骨料+25%水，攪拌至均勻。攪拌時間比普通混凝土延長20-25%或50-60秒。切忌將硅粉加入已拌和的混凝土中。
3、施工方法：
微硅粉混凝土與普通混凝土的施工方法并無重大區(qū)別，但施工中良好地組織與振搗密實很有必要。微硅粉混凝土早強的性能會使終凝時間提前，在抹面時應
加注意；同時摻加微硅粉會提高混凝土的粘滯性和大幅度減少泌水，使抹面稍顯困難。
4、施工安全：
微硅粉混凝土施工安全應嚴格按照混凝土工程的有關國家施工規(guī)范進行操作，但因微硅粉較輕，嚴禁高空拋灑材料，防止微硅粉飛揚。
六、微硅粉產品的包裝、貯存與運輸：
1、本產品使用復膜塑料編織袋包裝。包裝規(guī)格為：850公斤/袋30千克/袋、25千克/袋等。
2、本產品應在干燥、避雨、遮陽的環(huán)境中存放。產品遇水結塊活性損失。禁止在陽光下長時間暴曬，以免包裝袋風化，產品外灑。
3、本產品不屬危險品，運輸可按《非危險品規(guī)則》辦理。
]]>微硅粉在灌漿料造成什么樣的影響呢？微硅粉可以加速灌漿料膠凝材料系統(tǒng)的水化速度。用等量的水泥替換成微硅粉后，水化放大熱量就會增加。在早期水化放熱的過程中，灌漿料工程應該在選擇材料上特別注意一下。
微硅粉在灌漿料上有提升強度的作用。微硅粉會和減水劑同時使用，使灌漿料里的水膠比例降低很多。水泥顆粒之間的縫隙會被微硅粉填滿。從而提升灌漿料的抗壓強度。事實證明，微硅粉的用量需要注意，如果過多也會導致灌漿料的強度下降。所以在微硅粉的使用在前期就好，在高層的建筑上使用，可以提高抗腐、耐磨、和抗沖磨強度。
微硅粉有獨特的致密性質。也是因為微硅粉可以足夠的小，添加在灌漿料中，提高灌漿料的密度。就像人的皮膚一樣，更加緊湊，減少水分的排除和進入。達到這種效果，需要微硅粉的摻加量在5-10%左右。
微硅粉對灌漿料的抗凍性能有一定的提升，在國外對微硅粉開發(fā)研究早的國家，他們對微硅粉的研究更加先進，根據研究表明，在等量的微硅粉取代等量的水泥之后，摻加量小于15%的微硅粉灌漿料，抗凍功能基本沒有差別，但是如果超過20%抗凍效果就會明顯提升。

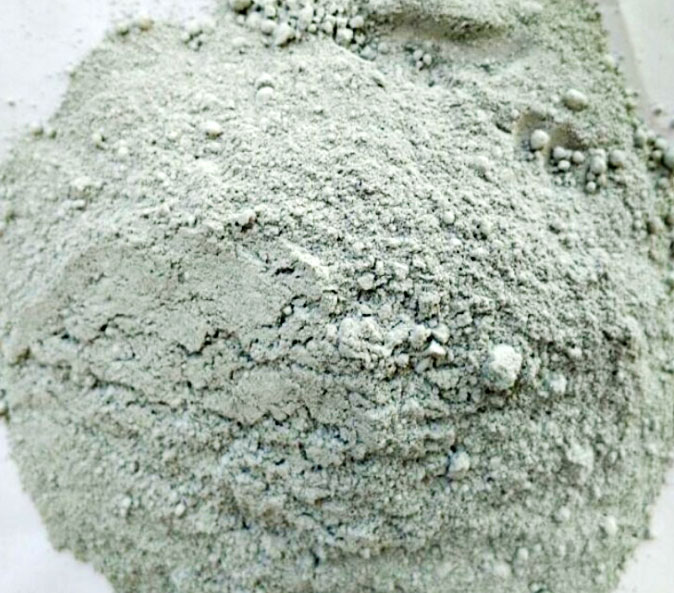

]]>硅灰(微硅粉)的顏色有如下特點：

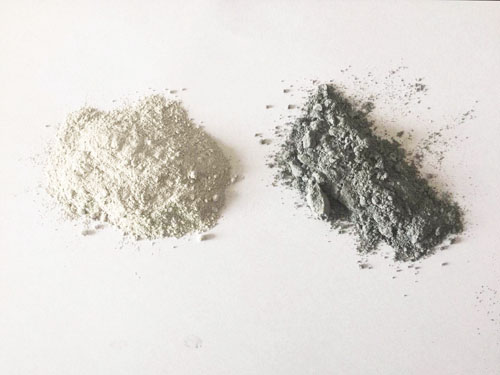

顏色多種多樣，從白到黑，總體上灰白色居多。
硅灰的顏色具有不可控性，由于決定顏色的因素很多，顏色也有不穩(wěn)定性，這個月的是這種顏色，不能保證下個月會是同樣的，有細微的差別。個別情況下會有比較大的變化。如果對顏色要求嚴格，比如對白度有要求，通常很難達到要求。
硅灰（微硅粉）的顏色與性能沒有多大關聯。比如耐火材料用硅灰，顏色與流動性沒有必然關聯。不能說灰白的性能好，黑色的性能不好等。也就是說顏色對硅灰的使用性能沒有任何影響，只不過有部分用戶對外觀顏色與一定要求。
影響顏色的因素很多，比如爐溫，硅灰中氧化鐵及自由碳的含量，生產的原料，加密的程度等等。
水泥制品中加入5-10%微硅粉，能增強混凝土的強度和密實度。生產相應強度標準的水泥制品時，可以降低水泥材料成本，提高制品性能，微硅粉能夠填充水泥顆粒間的孔隙，同時與水化產物生成凝膠體，與堿性材料氧化鎂反應生成凝膠體。
在水泥基的砼、砂漿與耐火材料澆注料中，摻入適量的硅灰，可起到如下作用：
1、顯著提高抗壓、抗折、抗?jié)B、防腐、抗沖擊及耐磨性能。
2、具有保水、防止離析、泌水、大幅降低砼泵送阻力的作用。
3、顯著延長砼的使用壽命。特別是在氯鹽污染侵蝕、硫酸鹽侵蝕、高濕度等惡劣環(huán)境下，可使砼的耐久性提高一倍甚至數倍。
4、大幅度降低噴射砼和澆注料的落地灰，提高單次噴層厚度。
5、是高強砼的必要成份，已有C150砼的工程應用。
6、具有約5倍水泥的功效,在普通砼和低水泥澆注料中應用可降低成本.提高耐久性。
7、有效防止發(fā)生砼堿骨料反應。
8、提高澆注型耐火材料的致密性。在與Al2O3并存時，更易生成莫來石相，使其高溫強度，抗熱振性增強。
9、具有極強的火山灰效應，拌合混凝土時，可以與水泥水化產物Ca(OH)2發(fā)生二次水化反應，形成膠凝產物，填充水泥石結構，改善漿體的微觀結構，提高硬化體的力學性能 和耐久性。
10、微硅粉為無定型球狀顆粒，可以提高混凝土的流變性能。
11、微硅粉的平均顆粒尺寸比較小，具有很好的填充效應，可以填充在水泥顆?？障吨g，提高混凝土強度和耐久性。
12、微硅粉的粒徑比水泥顆粒要小100倍，填充于水泥顆粒的空隙之間，其效果如同水泥顆料填充在骨料之間一樣，增加混凝土的密實度。
13、關鍵在于提高了水泥漿體與骨料之間的粘結強度，防止水分在骨料下表面聚集，從而提高界面過渡區(qū)的密實度和減小界面過渡區(qū)的厚度。 ]]>
微硅粉在灌漿料造成什么樣的影響呢？微硅粉可以加速灌漿料膠凝材料系統(tǒng)的水化速度。用等量的水泥替換成微硅粉后，水化放大熱量就會增加。在早期水化放熱的過程中，灌漿料工程應該在選擇材料上特別注意一下。
微硅粉在灌漿料上有提升強度的作用。微硅粉會和減水劑同時使用，使灌漿料里的水膠比例降低很多。水泥顆粒之間的縫隙會被微硅粉填滿。從而提升灌漿料的抗壓強度。事實證明，微硅粉的用量需要注意，如果過多也會導致灌漿料的強度下降。所以在微硅粉的使用在前期就好，在高層的建筑上使用，可以提高抗腐、耐磨、和抗沖磨強度。
微硅粉有獨特的致密性質。也是因為微硅粉可以足夠的小，添加在灌漿料中，提高灌漿料的密度。就像人的皮膚一樣，更加緊湊，減少水分的排除和進入。達到這種效果，需要微硅粉的摻加量在5-10%左右。
微硅粉對灌漿料的抗凍性能有一定的提升，在國外對微硅粉開發(fā)研究早的國家，他們對微硅粉的研究更加先進，根據研究表明，在等量的微硅粉取代等量的水泥之后，摻加量小于15%的微硅粉灌漿料，抗凍功能基本沒有差別，但是如果超過20%抗凍效果就會明顯提升。
